GB-Series Analog

产品展示, 磁致伸缩位移传感器 | 2020年12月30日 18:09

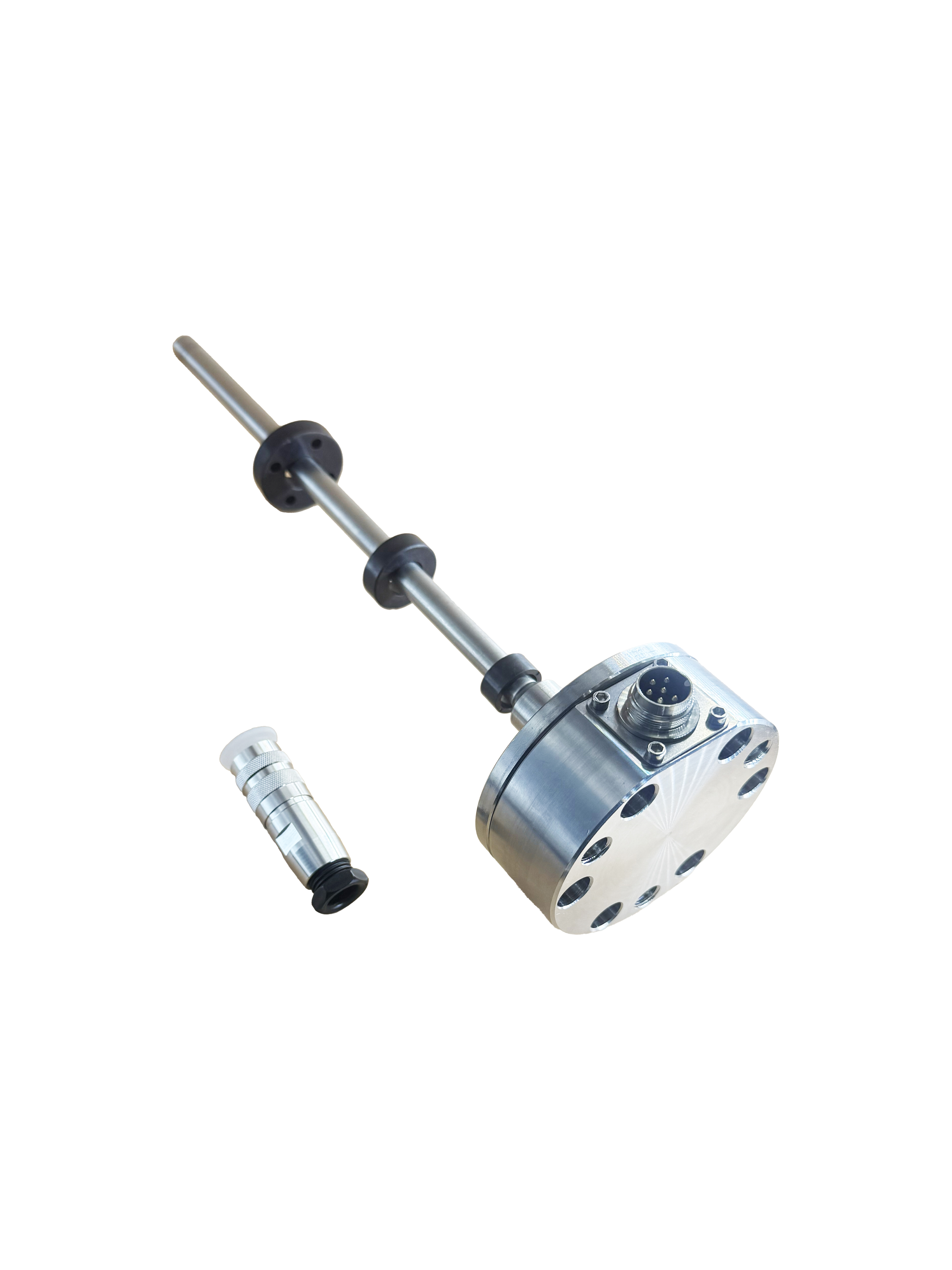

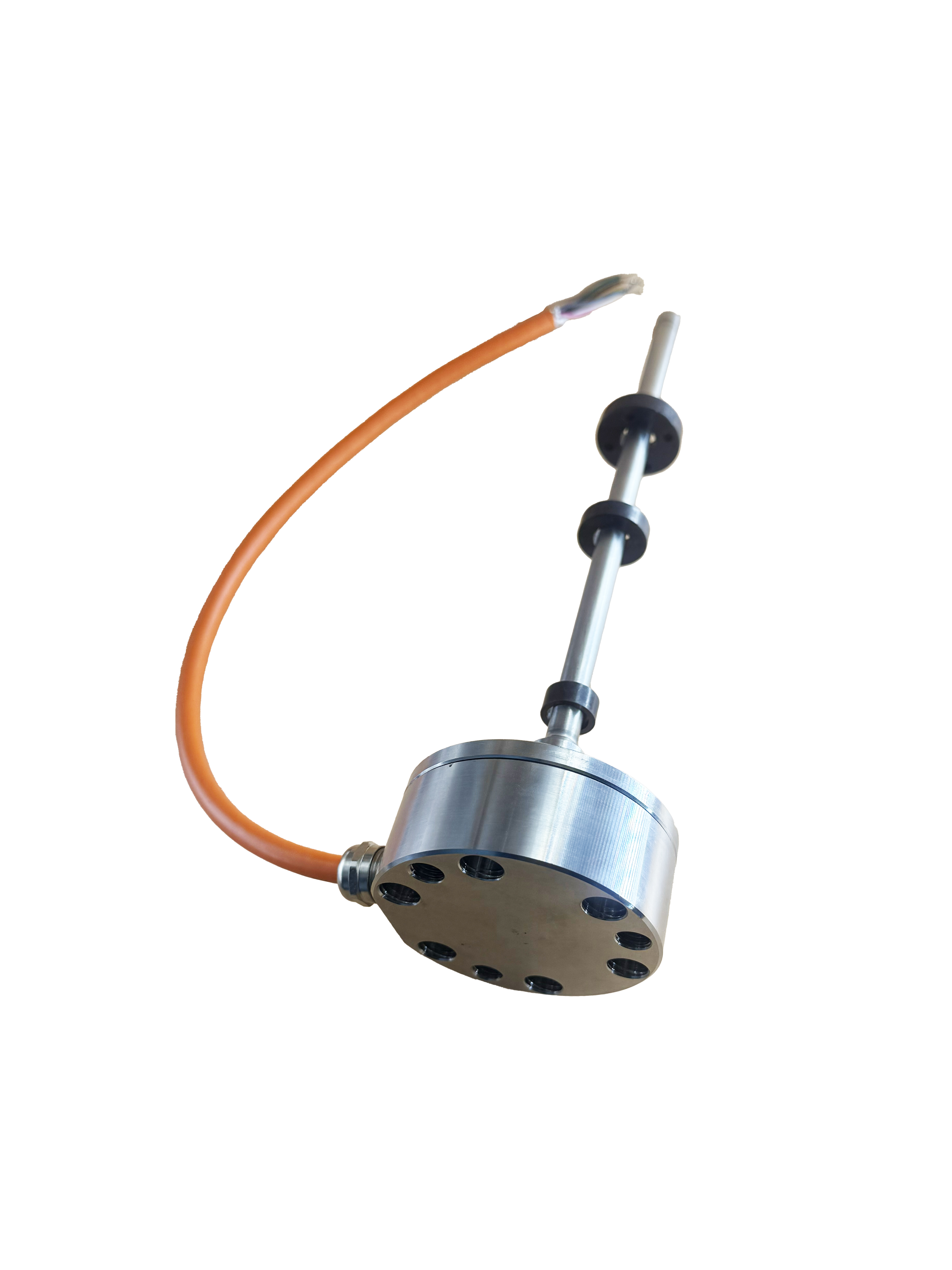

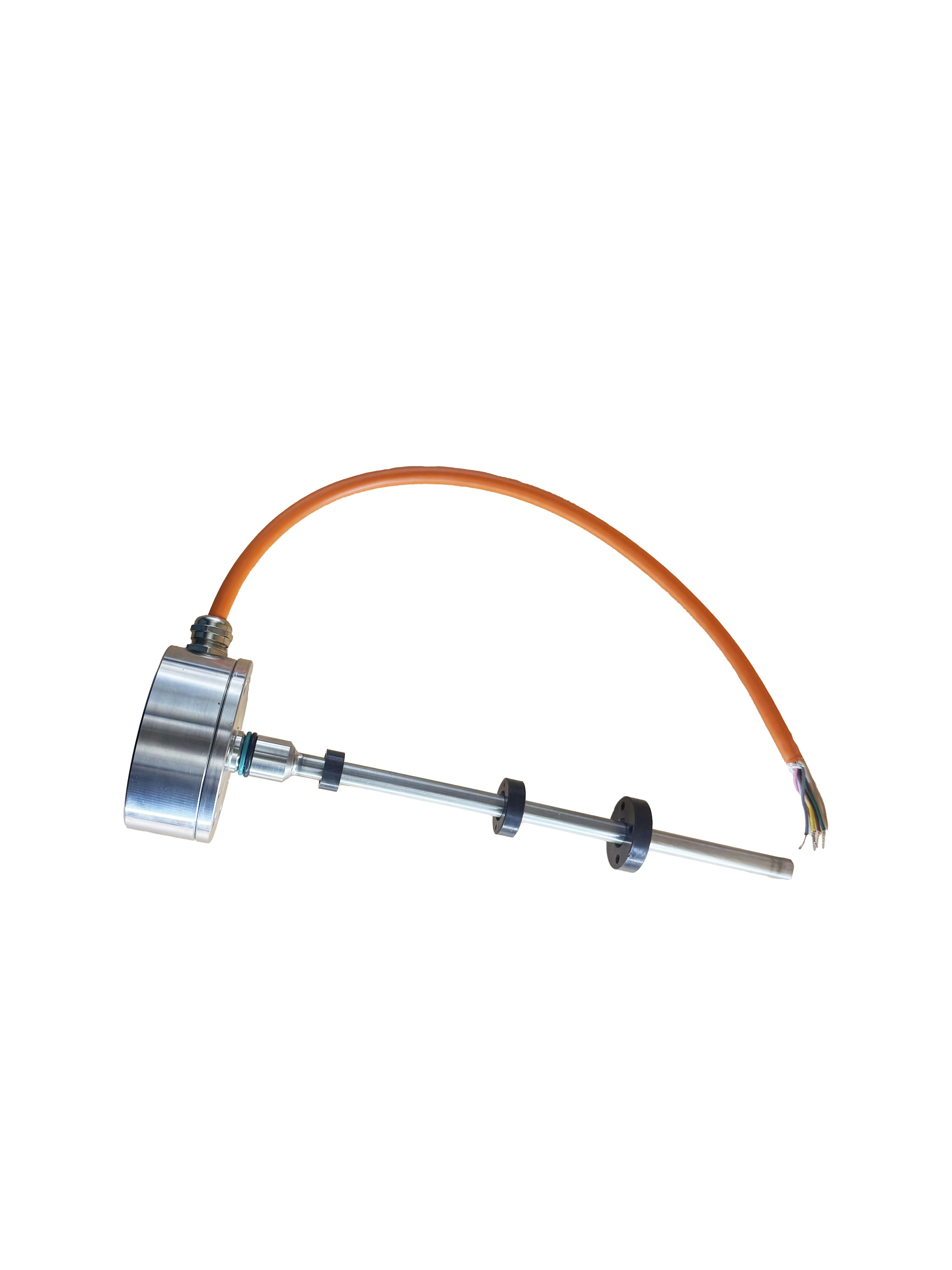

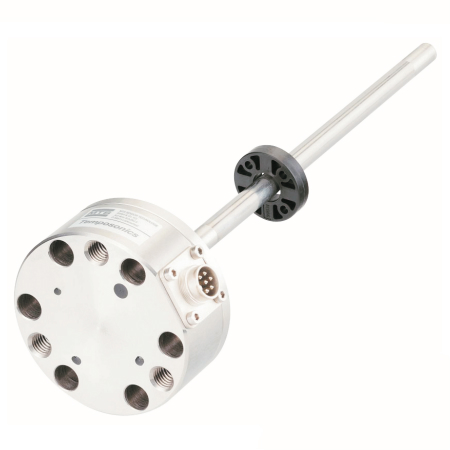

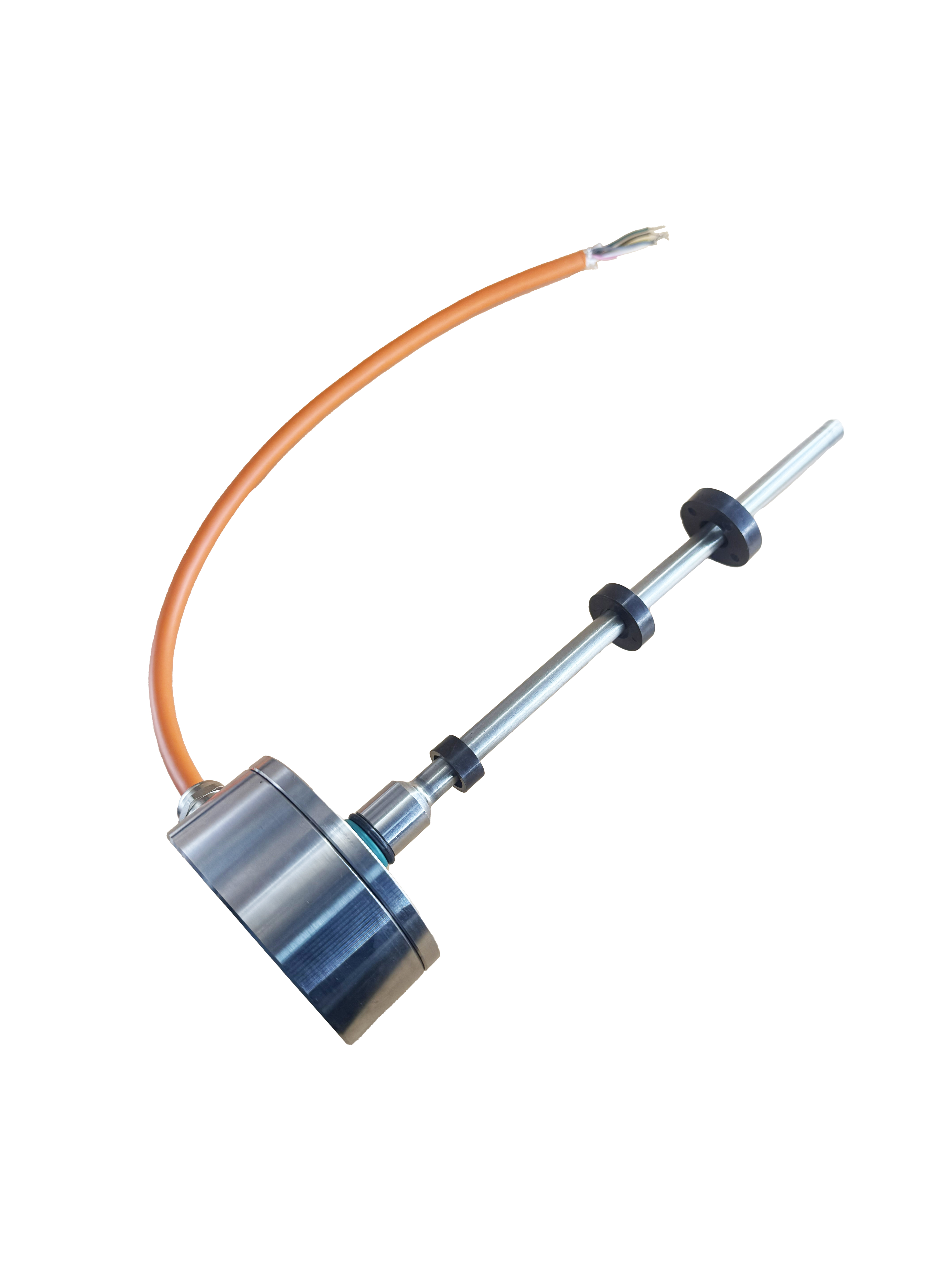

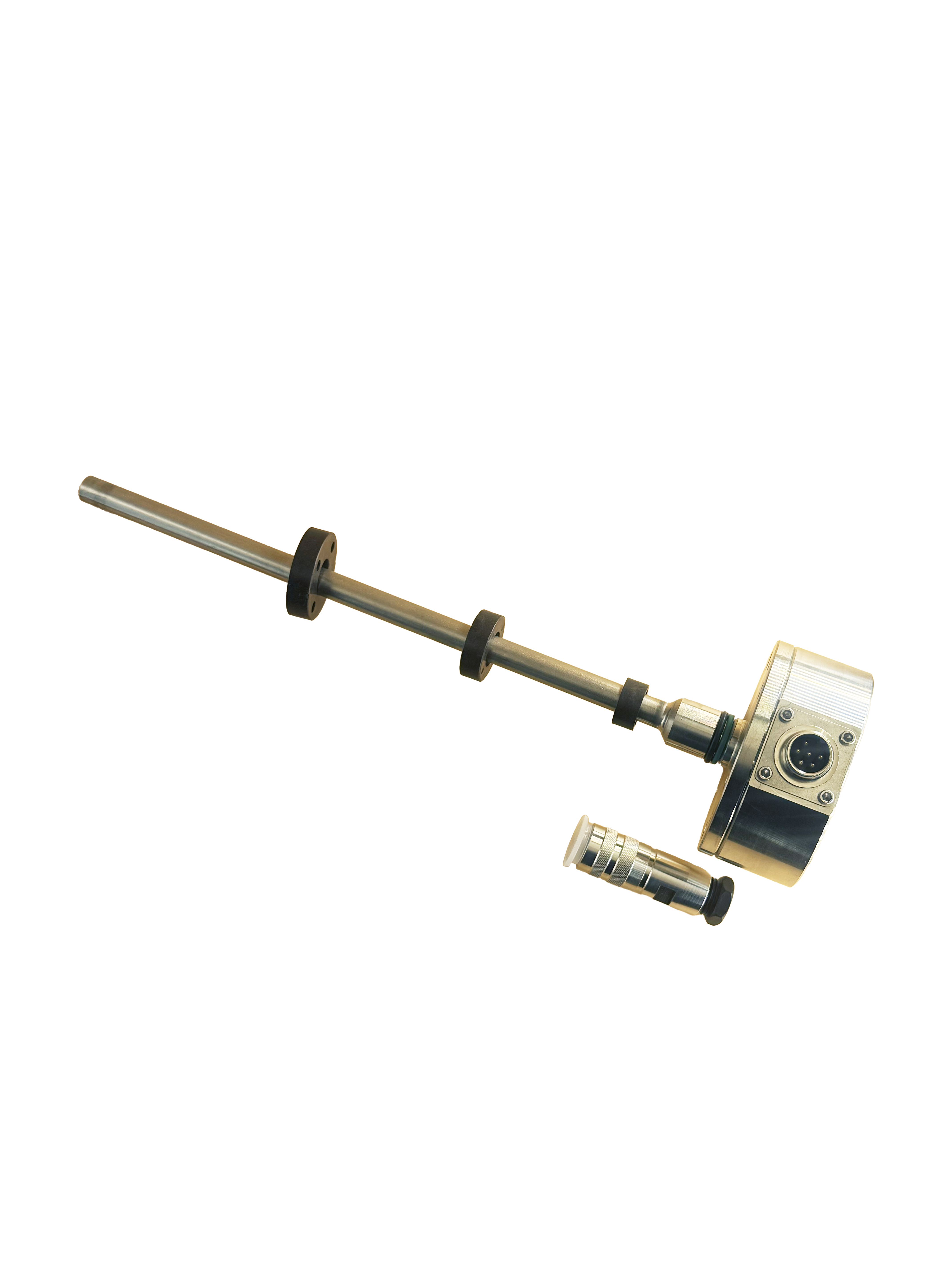

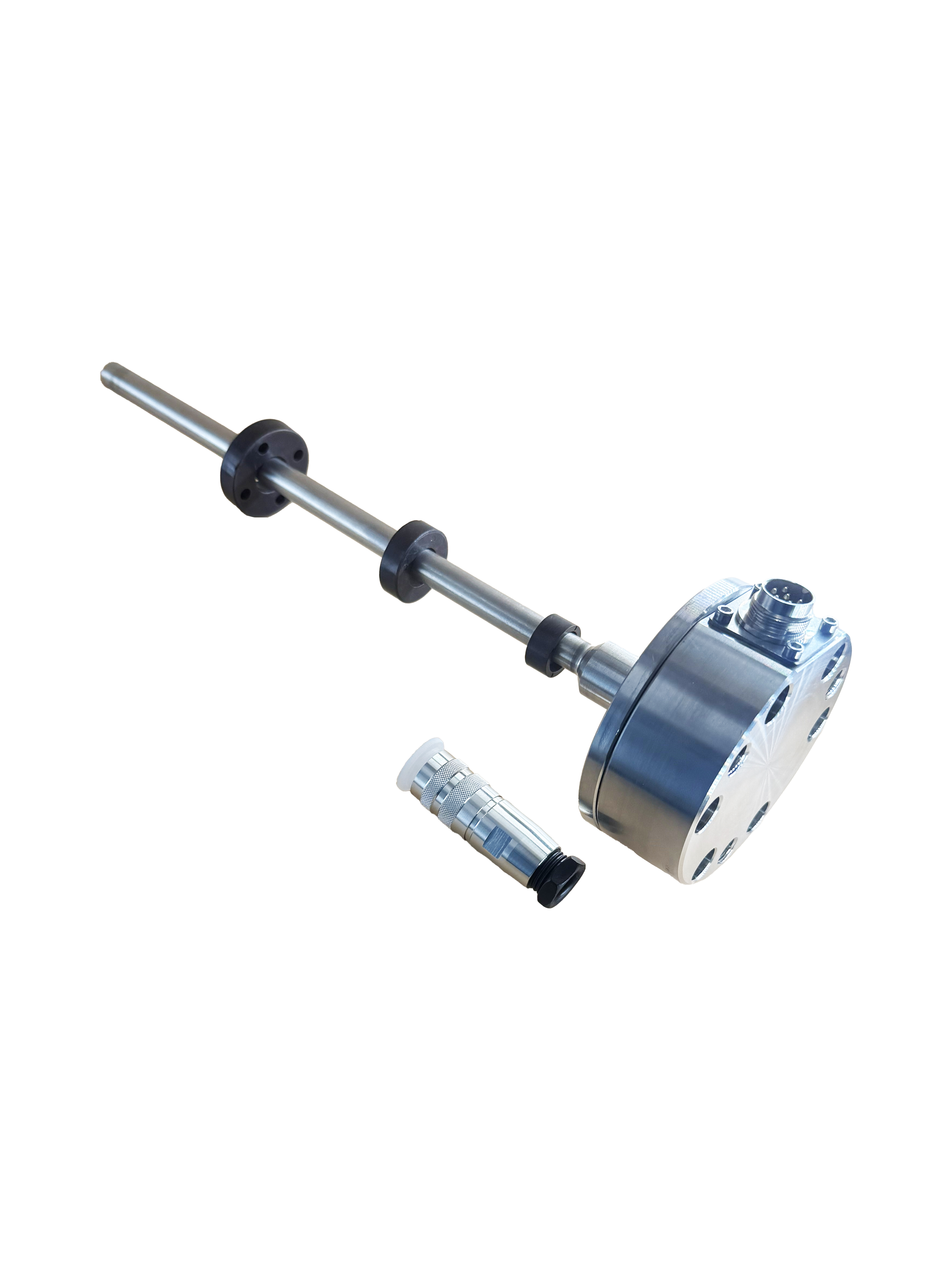

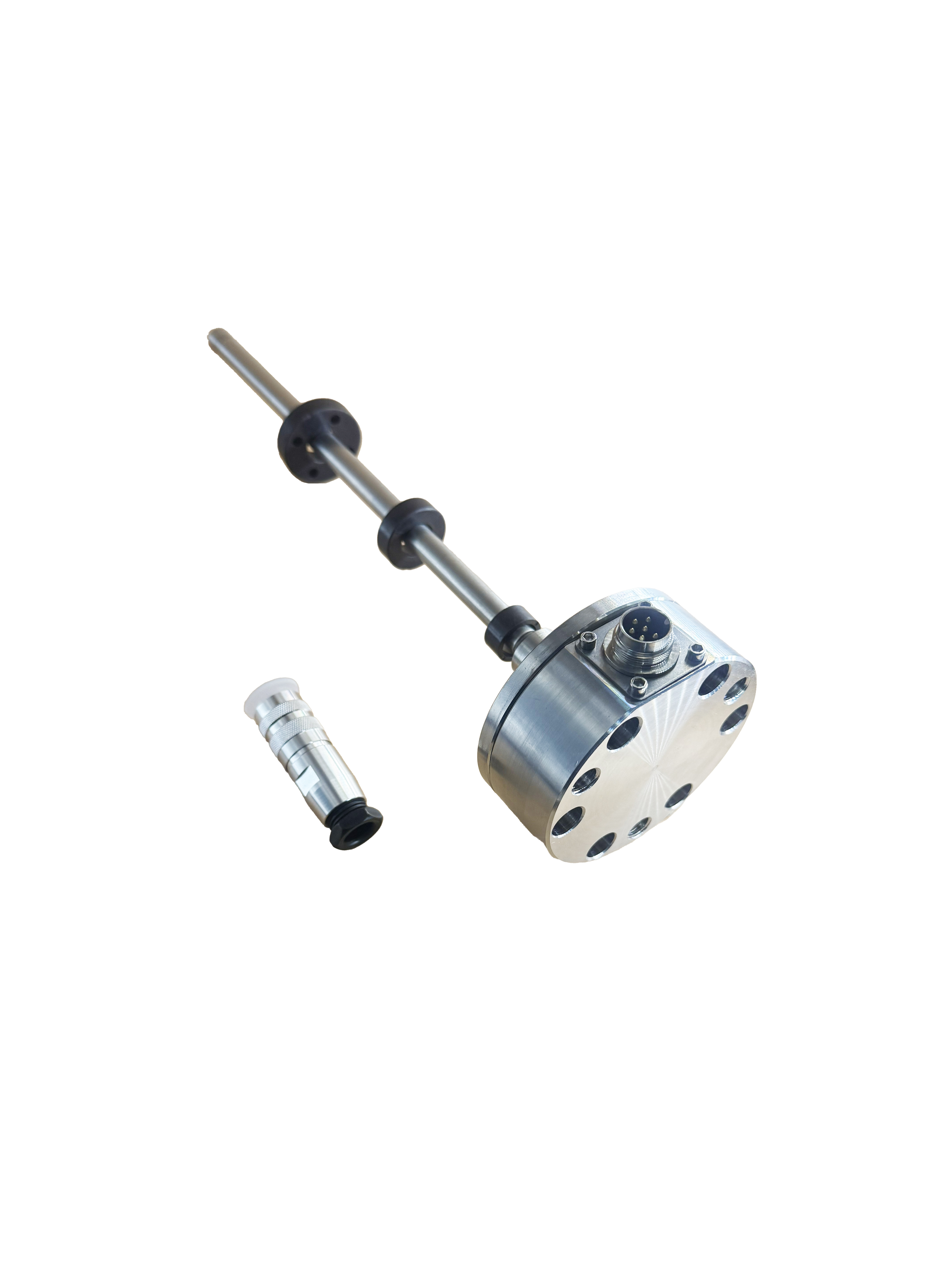

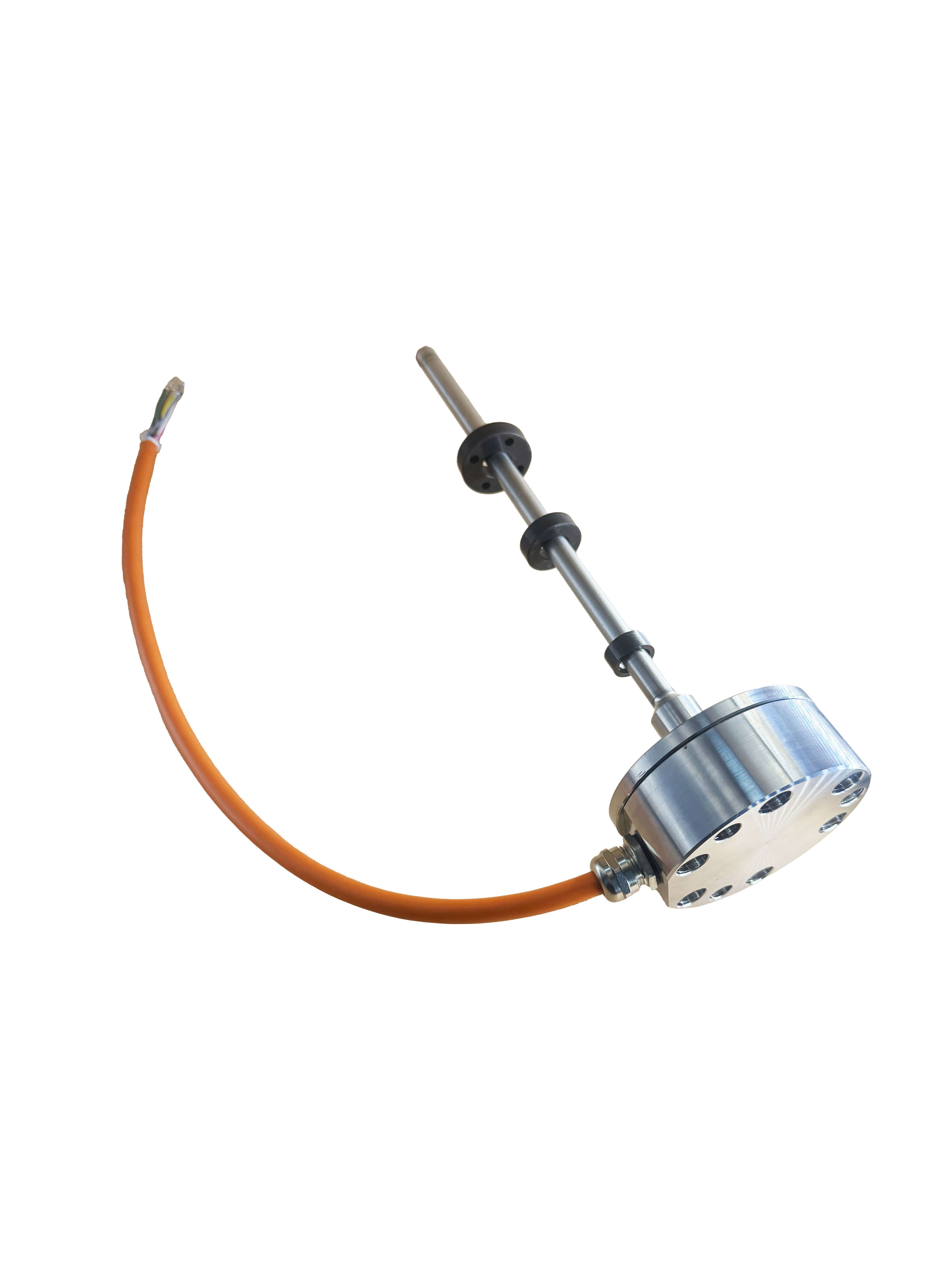

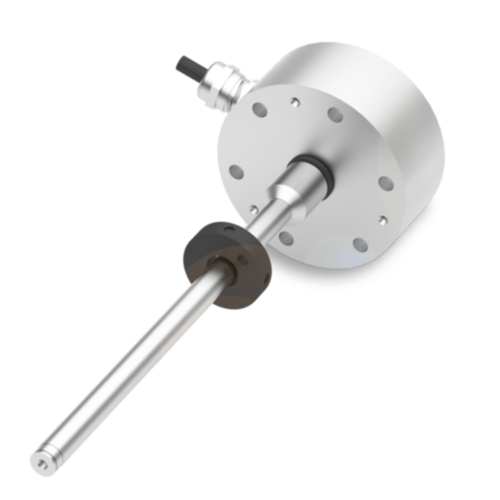

磁致伸缩位移传感器带有安装法兰的耐 压不锈钢圆管通过6个M6*16* A2-70 (ISO4762)的螺钉穿过电子头的螺孔进行固定。利用一个15*2的0型密封圈和固定圈做紧压密封。

  ■ 内置于液压缸进行线性的绝对值测量

  ■ 整体不锈钢圆管形传感器

  ■ 非接触式测量,持久耐用

  ■ 抗恶劣环境的工业用传感器,EMC 抗干扰和 CE 认证

  ■ 高精度:线性偏差低于 0.02%

  ■ 重複精度达 0.001 %

  ■ 直接模拟量位置输出(V/mA)

  ■ 测量范围: 50 ~ 2000 mm

  GB 型位移传感器

  这些紧压密封型的不锈钢位置传感器是专门为了液压缸安装 应用而设计的,尤其适合那些U型头液压缸或者是空间受限制的液压缸应用。

  对于普遍应用的标准型液压缸,GB型传感器是一个很好选择。一个磁致伸缩位置传感器,高质量缸体加上精确控制阀组成一个驱动系统,可以满足技术上高标准的加工行业要求。

  GB型传感器提供模拟量的电流和电压输出、正向和反向测量功能。模拟输出信号是与磁铁的位置成比的。测量范围是工厂设定的,不需要重新标定。由于是直接输出,所以在与 控制器或仪表连接时不需要再加任何信号转换电路。

参数规格
输入
测量数据位置
测量范围50 – 5080 mm
输出
电压0 ~ 10 Vdc,10 ~ 0 Vdc,-10 ~ +10 Vdc,+10 ~ -10 Vdc (控制器最低负载:> 5k ohms)
电流4 ~ 20 mA 或 20 ~ 4 mA(最小 / 大负载:0/500 Ohms)
精度
分辨率无限(取决于控制器D/A与电源波动)
非线性度<满量程的± 0.02% (最小土 60 pm)
重复精度< 满量程的 ± 0.001% (最小 ± 2.5 pm)
更新时间>1.5 kHz
波动<满量程的0.01% F.S.
工作条件
磁铁速度任意
工作温度– 40 至 +75 °C
外管压力350 bar / 700 bar (峰值)
保护IP67(配对接头必须锁紧)
冲击指标100 g (单一冲击) / IEC 标准 68-2-27
振荡指标15 g / 100 – 2000 Hz / IEC 标准 68-2-6 (耐久性)
EMC 测试放射 EN 50081-1,抗扰 EN 50082-2, EN 61000-4-2/3/4/6,等级 3/4,A 类,CE 认证
结构,材料
电子头不锈钢 1.4305 / AISI 303
传感杆和法兰不锈钢 1.4301 / AISI 304
位置磁铁圆环磁铁
安装
安装位置任意方位
安装紧压密封法兰0 18h6,6个螺孔(ISO 4762 标准)
电气连接
接头选型6 针 DIN 接头或直出电缆(PUR 电缆 3 x 2 x 0.25 mm²,Φ7.9 mm)
输入电压+24 Vdc (-15 / +20%)
秏电量50 – 140 mA (按量程而定)
波动< 1 % 峰值
电器冲击量500 V (DC接地到机器接地)

GB 型外壳尺寸与安装说明

  任何位置安装简单,安装空间小

  传感器带有安装法兰的耐 压不锈钢圆管通过6个M6*16* A2-70 (ISO4762)的螺钉穿过电子头的螺孔进行固定。利用一个15*2的0型密封圈和固定圈做紧压密封。

  液压安装图例

  利用一个杆状衬套(如:特氟隆)来防止磁铁和传感器杆之间 的摩擦。活塞杆里的孔取决于液压和速度等。孔径不能小于 13mm,不能超过700bar的峰值压力。

  位置磁铁

  为了精确测量位置,用非导磁固定装置(螺丝,支撑物 等)固定磁铁。载体为导磁材料时,注意安装磁铁需要 最小5mm厚的非导磁垫片和非导磁螺丝。注意右侧插图 所示的最小安装尺寸。

传感器接线方式

航空插头连接时,以针脚和相对应的线色定义

防水接头直接出线时,以线色定义

D60公接头针号排列(面向传感器头)

针号线色 定义
1 模拟信号输出
2 信号地
3 通讯接口 (+)
4绿 通讯接口 (-)
5 +24VDC(-15%/+20%)
6 直流电源地

  注意:

  假如在应用安装上有可能导致直出电缆受到破坏的话,用户请选用接头连接方式。传感器的电子部分与直出电缆都是以完全嵌人 式固定在电子头圆盘内,对电子模块进行修理是很难的,如出现问题传感器必须整个更换。
