磁致伸缩位移传感器试验分析及系统特点应用

  1、动、静态特性图

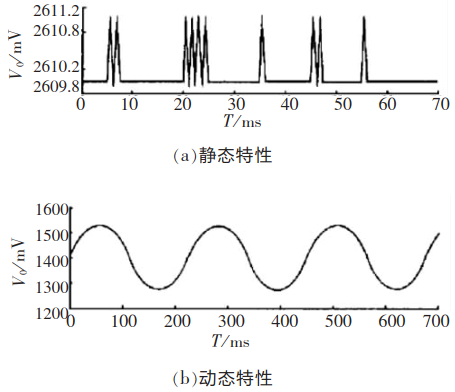

  图8是对使用了数字化处理系统的传感器的磁环分别处于静态和动态时的测量特性图。下图a表明系统有良好的测量精度和稳定性,误差只有1个LSB。下图b表明本系统具有良好的动态测量特性。

  2、系统的特点

  由于传感器自身存在有几率较大的信号干扰,而且目前许多企业为了满足工业现场需求,要进行远程数据采集通信的目的。要解决这些问题,需要另行开发调试,工期长、成本高、可维护性差。提出的基于单片机的传感器数字化处理系统,具有价格低、维护性好、功耗低等特点,并且结合传感器的特性,将传感器的信号处理,模拟量、数字量的转换及通信等功能直接集成在传感器的电子仓内,体积只有7×10³m³,达到了小型化的要求,提升了传感器的整体性能,满足了用户的需求。

  3、系统的应用

  研制的新型六自由度飞行模拟器控制平台中,每一个自由度都使用了一个磁致伸缩位移传感器,作为位移、速度、加速度控制信号。在应用了开发的基于单片机的磁致伸缩传感器数字化处理系统之后,与直接使用磁致伸缩位移传感器和A/D采集卡相比,信号输出更稳定,远程控制更方便,并能实时描绘平台的运动曲线,平台运行稳定、平滑,可达到精确的控制,满足了系统的性能要求,取得了良好的实际效果。
