■坚固耐用工业传感器
■直线位移测量， 绝对值输出
■提供各种输出模式 :电流，电压，SSI，CANbus和Profibus 总线等
■无接触测量 ，没有磨损
■分辨率最高达1um
■非线性度0.01%
■重复精度0.001%
■符合IP67密封等级，全密封不锈钢外壳
技术参数：
| 参数 | 规格 |
| 输入 | |
| 测量数据 | 直线位移 |
| 测量行程 | 按传感器类型而定，可根据用户需要定制 |
| 测量个数 | 一个 |
| 输出 | |
| 输出 | 电流，电压，SSI，CANbus和Profibus 总线等 |
| 精度 | |
| 分辨率 | 模拟:无限 |
| 非线性度 | <满量程的士0.01% (最小士40 μm) |
| 重复精度 | <满量程的士0.001% (最小土2.5 um) |
| 滞后 | <4um一般2um |
| 工作条件 | |
| 工作温度 | -40～75℃ |
| 湿度/露点 | 湿度90%，无冷凝 |
| 温度系数 | <30ppm/℃ |
| 冲击指标 | 15g/ 100- 2000 Hz / IEC标准EN68-2-6 |
| 振荡指标 | 放射IEC/EN 50081-1，抗扰IEC/EN 50082-2， |
| 电气防护 | IP67 |
| EMC测试 | 放射IEC/EN 50081-1，抗扰IEC/EN 50082-2，IEC/EN 61000-4-2/3/4/6 ，等级3/4，A类，CE认证 |
| 结构与材料 | |
| 外壳 | 不锈钢303/304 |
| 测杆 | 不锈钢304，8/10mm |
| 磁环 | 各种磁环 |
| 密封 | 0型圈40.87*3.53 mm NBR 80,辅助垫圈42.6*48*1.4 PTFE |
| 耐压 | 安装在液气缸内时为350bar/700bar（峰值） |
| 安装 | |
| 安装方向 | 任意方向 |
| 安装形式 | 带螺纹法兰公制M18x1.5或英制3/4″-16 UNF-3A |
| 一般锁力 | 45 N-m |
| 电气连接 | |
| 出线方式 | 直出电缆(防油，重工型)，线尾散线连接 |
| 输入电压 | +24 Vdc (-15/+20%) |
| 极性保护 | 最大-30Vdc |
| 超压保护 | 最大36Vdc |
| 耗电量 | 一般为100mA |
| 绝缘强度 | 500V(DC接地到机器接地) |

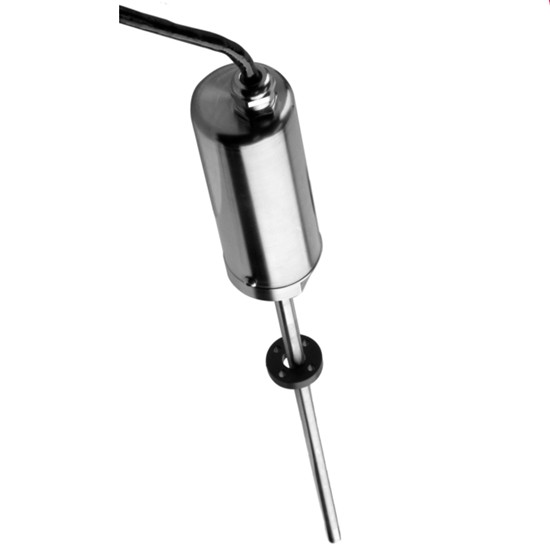

XH系列传感器具有防护外壳，坚固耐用，可在恶劣的环境下为用户提供连续、可靠、实时的位移信号。传感器采用完全不锈钢外壳密封，完全满足防护等级IP68。注意:电子仓部分不可拆卸。
由于采用了非接触式测量技术，可将传感器集成在一个与外界隔绝密封的外壳中。位置磁铁沿测杆移动，不用机械接触就可测出位置。对于液位测量，可使用备选的浮子。具有超强防护等级外壳的传感器安装使用方便，以更好的满足应用要求。测量精度和所有技术参数取决于所选传感器的输出特性，接口形式可选:模拟量或SSI。
安装结构及接线
XH防水模拟输出位移传感器适用于液压缸的内置安装，内置式结构紧凑，使用方便。
耐压外管尺寸及安装说明
XH防水耐压外管，不锈钢电子仓，专为液压系统使用设计的，内置于液压缸内部，耐压可达34MPa连续（69MPa峰值）。安装螺纹规格M18×1.5、M20×1.5或3/4”-16 UNF-3A。
传感器接线方式
