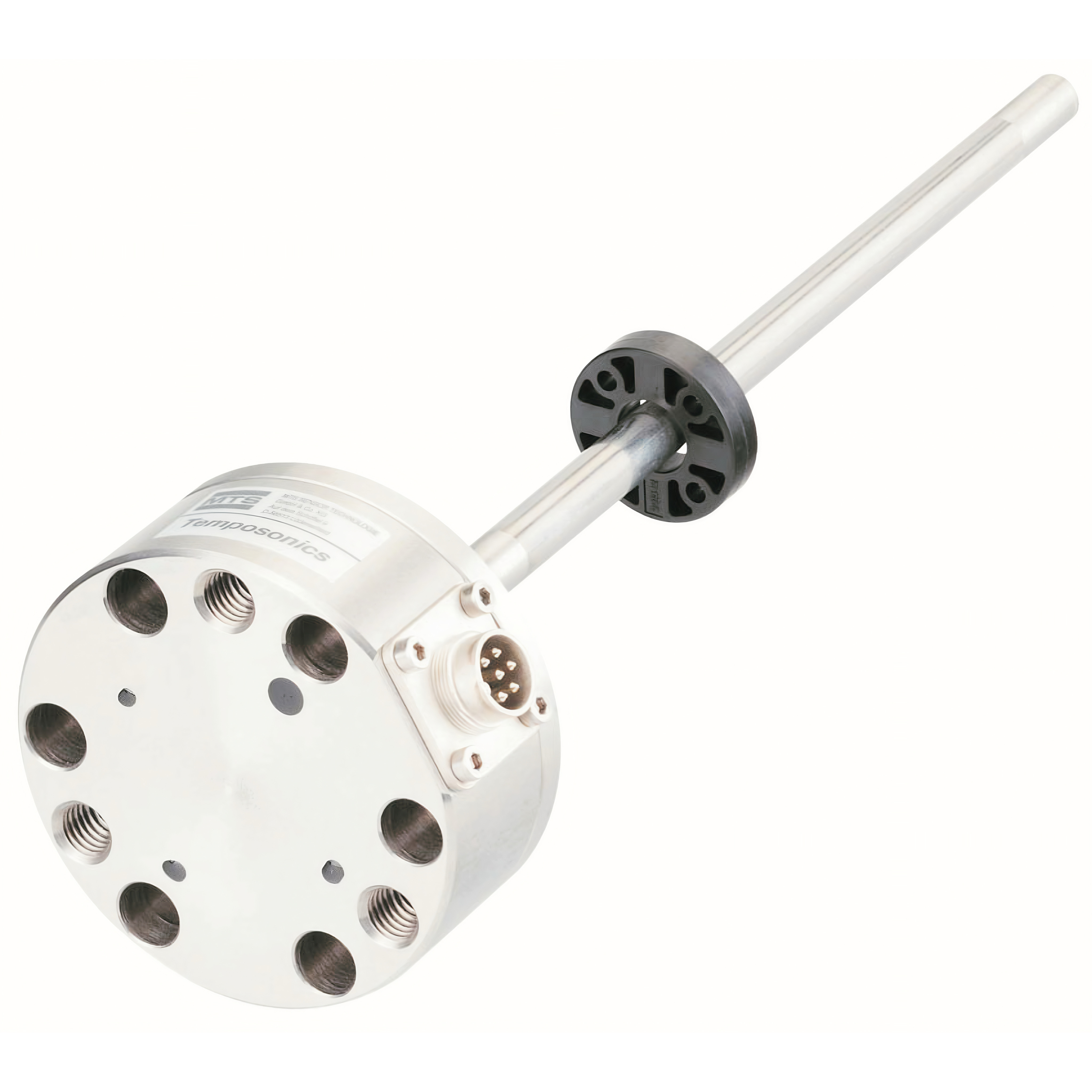

GBF SSI磁致伸缩位移传感器

-内置液压缸，绝对值输出，无需重新归位
-不锈钢耐压外管
-非接触测量，最高可靠性
-坚固可靠工业用位移传感器，EMC频蔽和CE认证
-超高的精度，线性精度达0.02%
-重复精度达0.001%
-分辨率达5 μm
-直接SSI数字输出，24/25位二进制或格雷码

磁致伸缩原理

Temposonics®绝对式线性位置传感器，基于美特斯系统公司（MTS）研发的磁致伸缩测量原理设计而成。该原理融合了多种磁 – 机械效应，并利用超声波（传感器元件中的扭转脉冲）在物理层面高精度的速度特性，实现位置检测。传感器内置的信号处理模块可将测量数据直接转换为行业标准输出信号。

其采用的非接触式原理 —— 通过外部可移动磁体标记位置 —— 从根本上消除了磨损、噪声及信号异常问题，确保传感器具备卓越的耐用性，且无需任何重新校准操作。

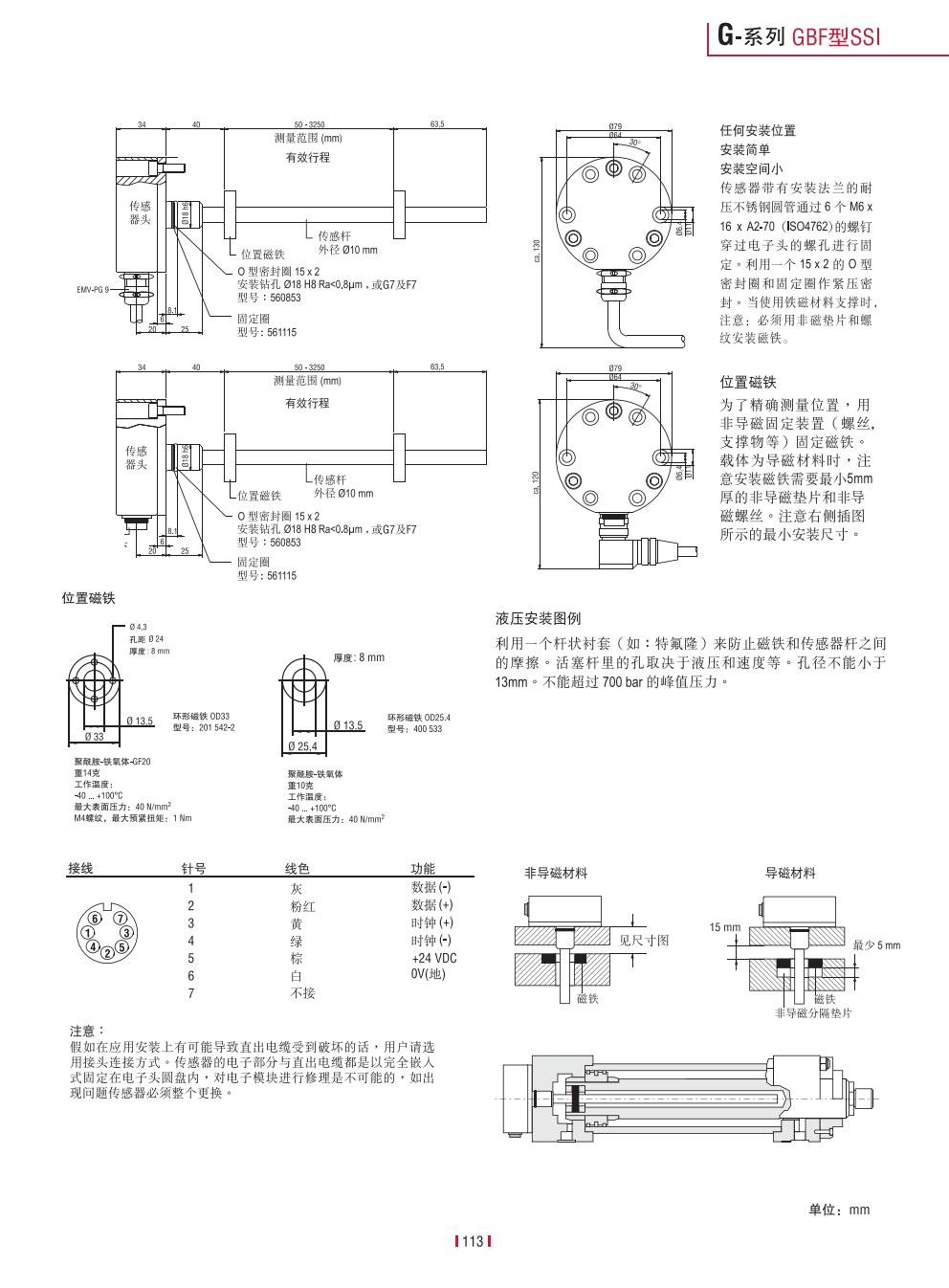

外形结构

这类紧凑型不锈钢位置传感器专为安装在标准液压油缸内设计，尤其适用于叉形耳轴式油缸或其他安装空间受限的油缸应用场景。

简易机械结构

1. 传感器表头内置集成主动信号调节功能的电子元件；
2. 带安装法兰的耐压传感管可保护内部传感元件，且能适配油缸的空心活塞杆；
3. 固定在活塞底部的位置磁体，可在传感器的测量行程内无磨损移动，并能穿透传感杆管壁触发测量信号。

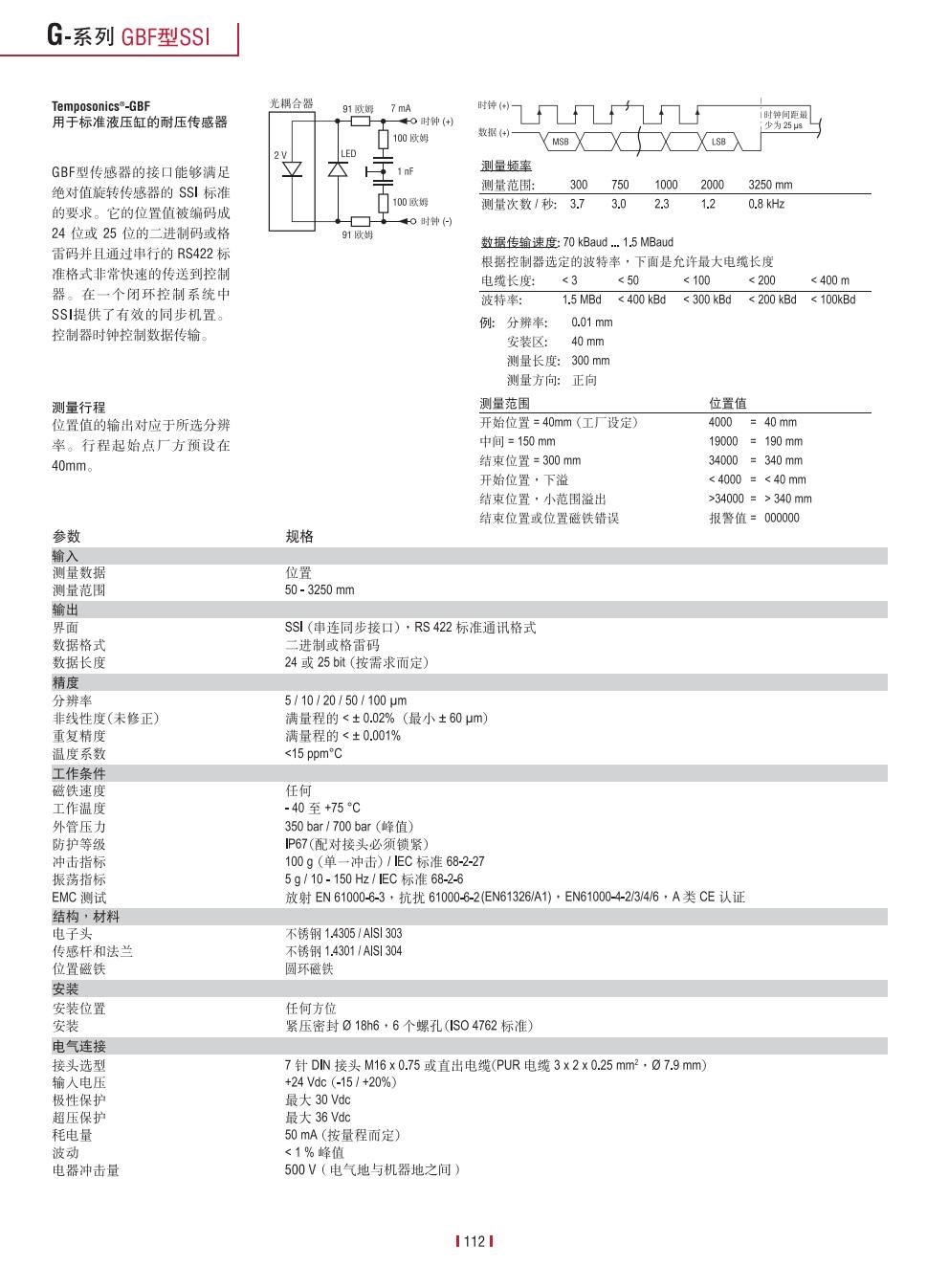

Temposonics®-GB 系列：适用于标准液压油缸的耐压传感器

Temposonics®-GB 系列线性传感器的接口，完全满足绝对式旋转传感器的 SSI（同步串行接口）标准要求。

其位移值以 25 位或 24 位二进制码（Binary）或格雷码（Gray code）格式编码，并通过符合 RS 422 标准的串行接口，以极高速度传输至控制设备。在闭环控制系统中，SSI 可实现高效同步 —— 控制器发送的时钟脉冲序列将用于选通输出传感器数据。

测量范围

位置值的输出与所选分辨率等级相对应。电气行程的起始位置在出厂时设定为 40 毫米。
