BTL PP是采用37×35mm方形型面结构的外置式磁致伸缩位移传感器，输出EtherCAT信号，铝制挤压型材外壳防护性强，是电位差计、玻璃光栅尺等传统传感器的高效替代方案。
它通过被动定位磁铁实现非接触无磨损测量，防护等级IP67，对污染、冲击和振动不敏感；绝对位置量输出，分辨率可达0.001mm（依处理器而定），额定检测长度25~5000mm，信号可直接处理、兼容各类控制系统或独立工作，安装便捷且适配多元工业场景。
| 接口 | |
| 输出信号 | EtherCAT |
| 机械参数 | |
| 总长 | 量程+ 137 mm |
| 可探测的最大速度 | 10 m/s |
| 材质 | |
| 外壳材料 | 铝, 阳极氧化 |
| 盖子材料 | 锌, 压铸 |
| 环境条件 | |
| EN 55016-2-3， 辐射 | 工业区和住宅区 |
| EN 60068-2-27， 冲击 | 100 g, 6 ms |
| EN 60068-2-27， 持续冲击 | 50 g， 2 ms |
| EN 60068-2-6， 振动 | 12 g， 10~2000 Hz |
| EN 61000-4-2， ESD | 严重级别3 |
| ESD EN 61000-4-3， RFI | 严重级别3 |
| EN 61000-4-4， 爆裂 | 严重级别3 |
| EN 61000-4-5， 浪涌 | 严重级别2 |
| EN 61000-4-6， 高频场 | 严重级别3 |
| EN 61000-4-8， 磁场 | 严重级别4 |
| 存储温度 | -40…105 °C |
| 温度系数， 典型 | ≤ 30 ppm/K 在额定长度500 mm的50 %时 |
| 环境温度 | -25..85 °C |
| 相对空气湿度 | ≤ 90 %， 不凝结 |
| 防护等级 | IP67带插接器 |
| 电气参数 | |
| 在24 V直流时的最大耗电量 | 60 mA~120 mA |
| 工作电压Ub | 10~30 VDC |
| 接通峰值电流 | ≤ 3 A/0.5 ms |
| 接通延迟， 最大 | 300/500 ms，10s |
| 耐电压至 (GND – 外壳) | 500 V DC |
| 过压保护 | Ub up to 36 V DC |
| 电气连接 | |
| 反极性保护 | Ub最高30 V DC |
| 短路保护 | 针对接地和 30 V 直流电压的信号输出 |
| 范围 / 距离 | |
| 分辨率， 位置 | 1 μ |
| 最大测量频率 | 量程= 25…240: 4000 Hz 量程= 241…590: 2000Hz 量程= 591…1270: 1000 Hz 量程 = 25…1270: 1000 Hz 量程= 1271…2650:500 Hz 量程= 2651…5000:250 Hz |
| 测量长度线性偏差 | 25~5000 mm |
| 线性偏差 | ±60µm |
| 重复精度 | ± 10 µm |
| 零点 | 67 mm |
| 通用性参数 | |
| 位置指示器，数量 (出厂设置) | l = 1, 3: 1 l = 2: 2 l = 4, 5: 4 |
| 位置指示器，最大数量 | l = 1, 3: 1 l = 2: 2，位置指示器之间的最小间距65 mm； l = 4, 5: 4，位置指示器之间的最小间距65 mm。 |
| 许可/一致性 | CE,UKCA,cULus,WEEE |

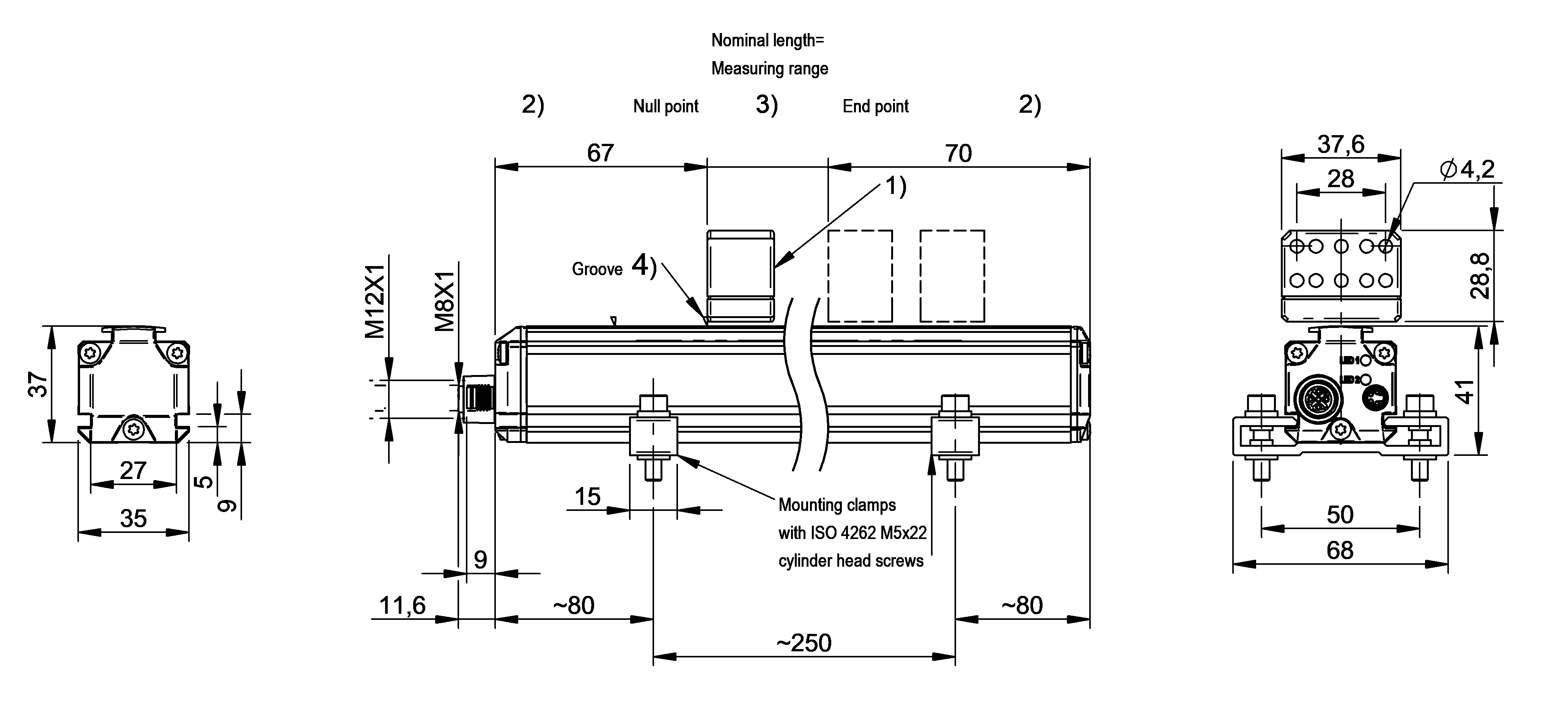

1) 不包含在供货范围内
2) 不能使用的区域
3) 额定长度 = 测量长度
4) 零点
5) 结构长度
