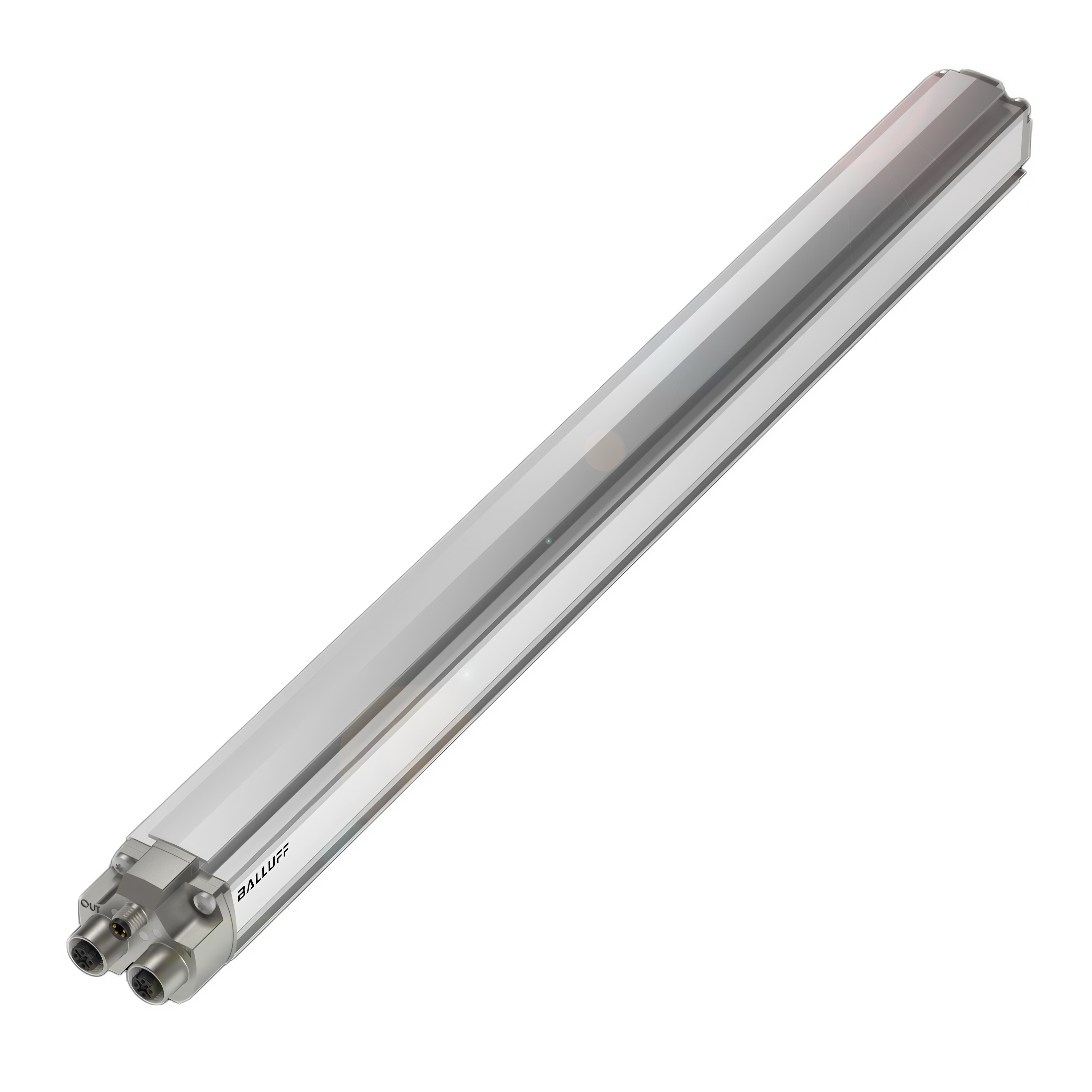

BTL7-P磁致伸缩位移传感器

BTL7-P是BTL5-P系列的升级款外置式磁致伸缩位移传感器，以铝制挤压型材保护检测元件，可有效替代电位差计、玻璃光栅尺等传统产品。

它通过被动定位磁铁实现非接触无磨损测量，防护等级IP67，防冲击振动、对污染不敏感；绝对位置量输出，分辨率可达0.5μm（依处理器而定），额定检测长度25~7620mm，支持模拟电流/电压、START/STOP、SSI、Profinet、EtherCAT、EtherNet/IP等多类型信号输出，信号可直接处理或兼容各类控制系统，安装便捷且适配多元工业场景。

接口
输出信号	模拟电流/电压、START/STOP、SSI、Profinet、EtherCAT、EtherNet/IP
机械参数

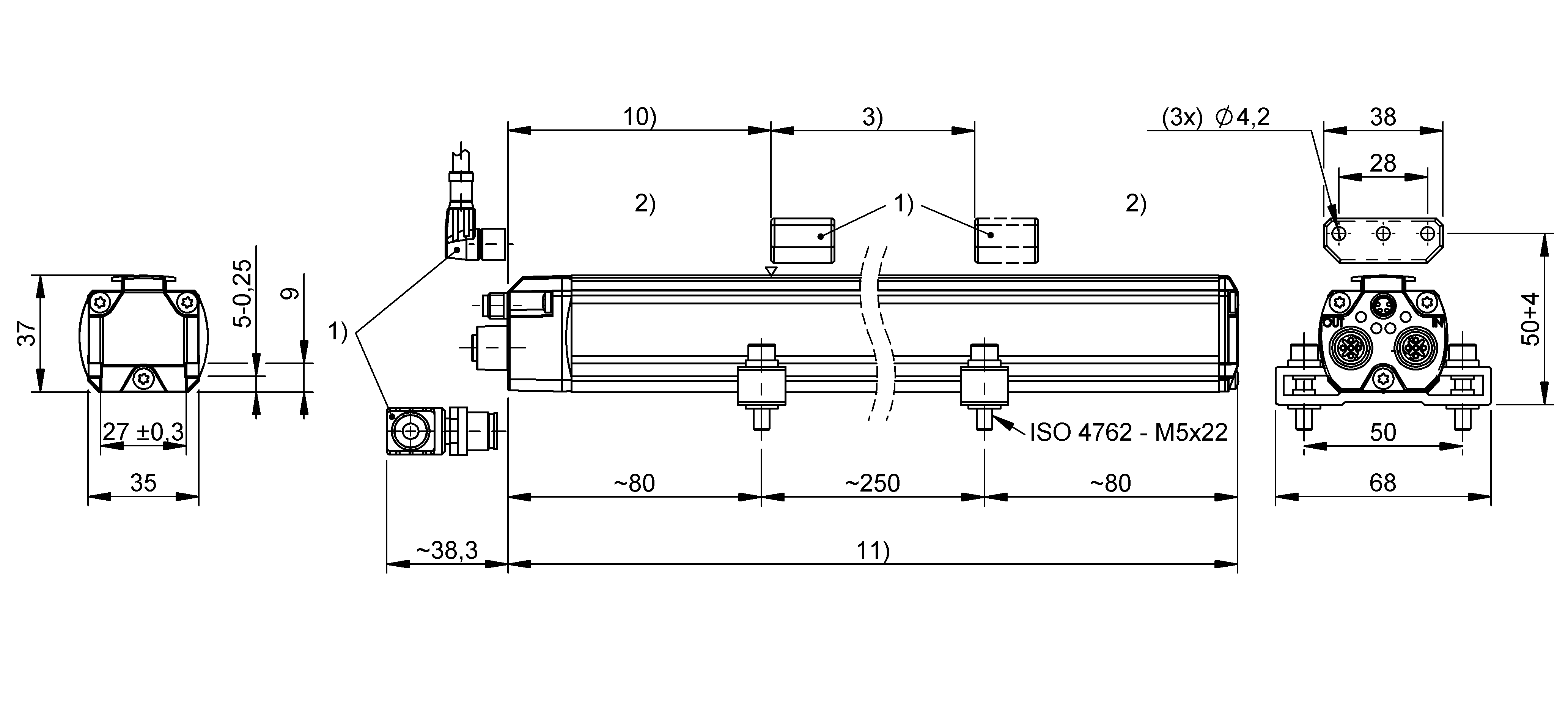

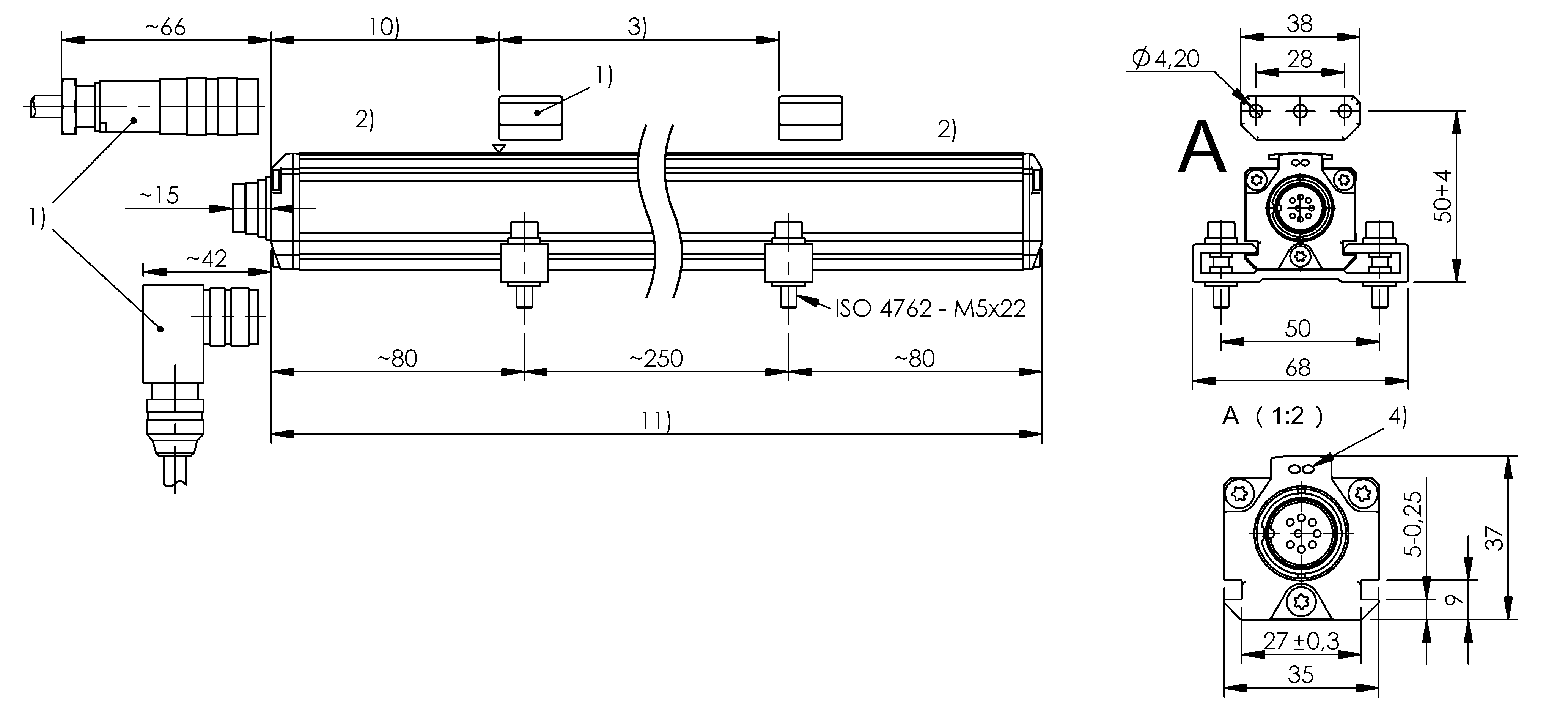

总长	量程+ 145 mm/156mm
可探测的最大速度	10 m/s
材质
外壳材料	铝, 阳极氧化
电缆护套材料	l = KA: PUR
耐火电缆	l = KA: IEC 60332-1
盖子材料	铝, 压铸，镀镍
环境条件
EN 55016-2-3，辐射	工业区和住宅区
EN 60068-2-27，冲击	150 g, 6 ms
EN 60068-2-27，持续冲击	150 g， 2 ms
EN 60068-2-6，振动	20 g， 10~2000 Hz
EN 61000-4-2， ESD	严重级别3
ESD EN 61000-4-3， RFI	严重级别3
EN 61000-4-4，爆裂	严重级别3
EN 61000-4-5，浪涌	严重级别2
EN 61000-4-6，高频场	严重级别3
EN 61000-4-8，磁场	严重级别4
存储温度	-40…105 °C
温度系数，典型	≤ 18/30 ppm/K 在额定长度500mm的50 %时
环境温度	-40..85 °C
电缆温度，固定敷设	I = KA: -40 °C … 90 °C
电缆温度，柔性敷设	I = KA: -5 °C … 90 °C
相对空气湿度	≤ 90 %，不凝结
防护等级	l = S：IP67，带插接器l = KA： IP68
电气参数
在24 V直流时的最大耗电量	140 mA~180 mA
工作电压Ub	10~30 VDC
接通峰值电流	量程 < 1525：≤ 500 mA/10 ms 量程 ≥ 1525：≤ 500 mA/25 ms
接通延迟，最大	300/500 ms，10s
耐电压至 (GND – 外壳)	500 V DC
过压保护	Ub up to 36 V DC
电气连接
反极性保护	Ub最高30 V DC
短路保护	针对接地和 30 V 直流电压的信号输出
范围 / 距离
分辨率，位置	1 μ
最大测量频率	量程= 0050~0250：1160 Hz 量程= 0251~0600：1010 Hz 量程= 0601~1300：805 Hz 量程= 1301~2700：495 Hz 量程= 2701~5500：245 Hz 量程= 5501~7600：180 Hz 量程= 7601~7620：170 Hz
测量长度线性偏差	25~7620 mm
线性偏差	量程= 0050…5500: ±30um/± 50 µm n量程> 5500: ± 0.02% FS
重复精度	± 10µm；＜5um
通用性参数
位置指示器，数量 (出厂设置)	1
位置指示器，最大数量	16；位置指示器之间的最小间距 65 mm。
许可/一致性	CE,UKCA,cULus,WEEE
