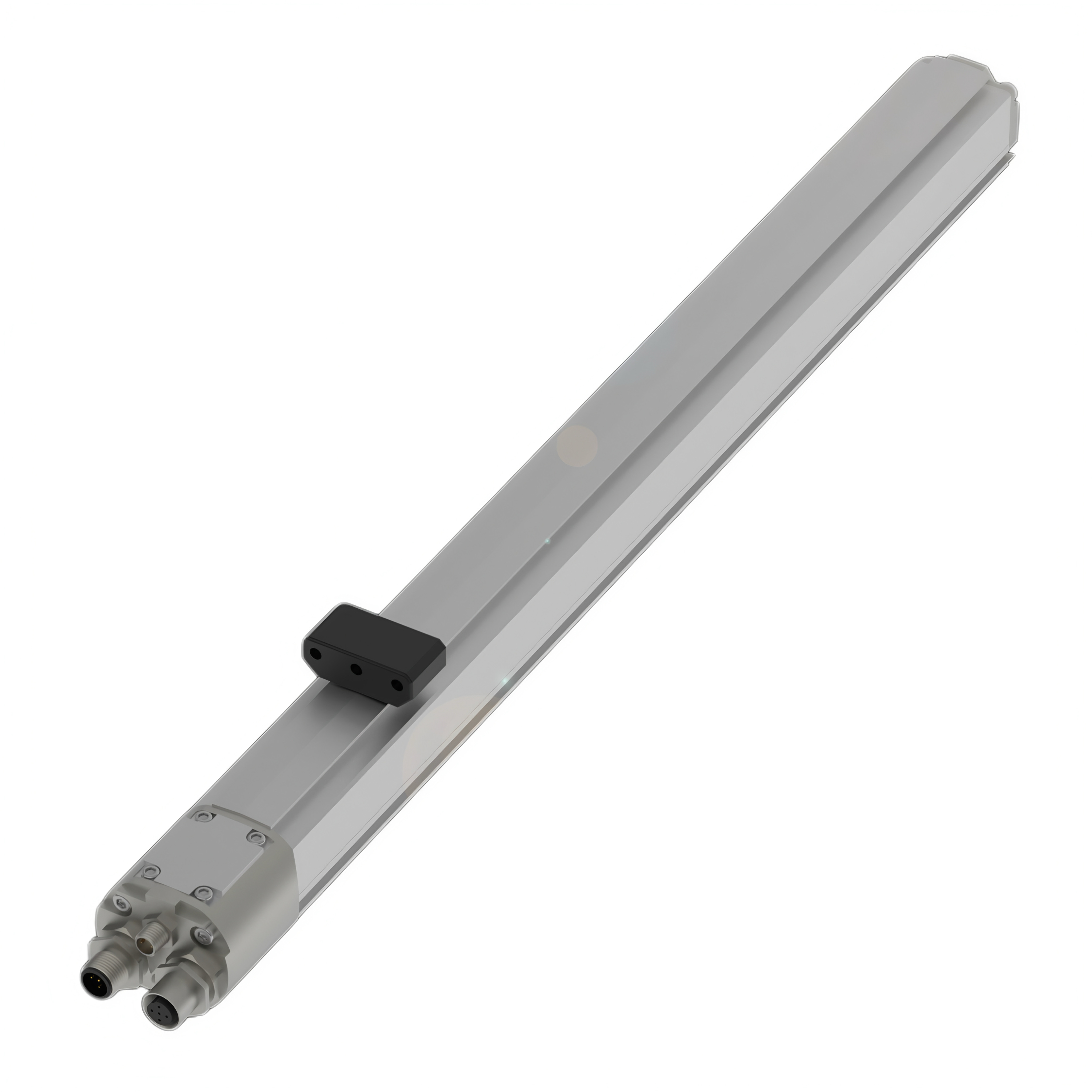

BTL5-P系列是巴鲁夫第五代外置式磁致伸缩位移传感器， 为37 x 35 mm方形型面结构 ，以铝制挤压型材保护检测元件，可有效替代电位差计、玻璃光栅尺等传统产品。
它通过被动定位磁铁实现非接触无磨损测量，防护等级IP67，防冲击振动、对污染不敏感；绝对位置量输出，分辨率可达0.5μm（依处理器而定），额定检测长度25~4000 mm，支持模拟电流/电压、START/STOP、SSI、Profibus、CANBUS、EtherNet/IP等多类型信号输出，信号可直接处理或兼容各类控制系统，安装便捷且适配多元工业场景。
| 接口 | |
| 输出信号 | 模拟电流/电压、START/STOP、SSI、Profibus、CANBUS、EtherNet/IP |
| 机械参数 | |
| 总长 | 量程+ 146 mm/179mm |
| 可探测的最大速度 | 10 m/s |
| 材质 | |
| 外壳材料 | 铝, 阳极氧化 |
| 电缆护套材料 | l = KA: PUR |
| 耐火电缆 | l = KA: IEC 60332-1 |
| 盖子材料 | 铝, 压铸，镀镍 |
| 环境条件 | |
| EN 55016-2-3， 辐射 | 工业区和住宅区 |
| EN 60068-2-27， 冲击 | 100 g, 6 ms |
| EN 60068-2-27， 持续冲击 | 100 g， 2 ms |
| EN 60068-2-6， 振动 | 12 g， 10~2000 Hz |
| EN 61000-4-2， ESD | 严重级别3 |
| ESD EN 61000-4-3， RFI | 严重级别3 |
| EN 61000-4-4， 爆裂 | 严重级别3 |
| EN 61000-4-5， 浪涌 | 严重级别2 |
| EN 61000-4-6， 高频场 | 严重级别3 |
| EN 61000-4-8， 磁场 | 严重级别4 |
| 存储温度 | -40…100 °C |
| 温度系数， 典型 | ≤ 35 ppm/K 在额定长度500mm的50 %时 |
| 环境温度 | -40..85 °C |
| 电缆温度，固定敷设 | I = KA: -40 °C … 90 °C |
| 电缆温度，柔性敷设 | I = KA: -5 °C … 90 °C |
| 相对空气湿度 | ≤ 90 %， 不凝结 |
| 防护等级 | IP67带插接器 |
| 电气参数 | |
| 在24 V直流时的最大耗电量 | 100 mA~130 mA |
| 工作电压Ub | 20~28 VDC |
| 接通峰值电流 | ≤ 3 A/0.5 ms |
| 耐电压至 (GND – 外壳) | 500 V DC |
| 输出信号，可调式 | 带软件工具 |
| 过压保护 | Ub最高28 |
| 电气连接 | |
| 反极性保护 | Ub最高28 V DC |
| 短路保护 | 接地 |
| 范围 / 距离 | |
| 最大测量频率 | 1 kHz，标准 |
| 测量长度线性偏差 | 25~4000 mm |
| 线性偏差 | ±30 µm |
| 重复精度 | ± 1 LSB |
| 通用性参数 | |
| 位置指示器，数量 (出厂设置) | 1 |
| 位置指示器，最大数量 | 4；位置指示器之间的最小间距 65 mm。 |
| 许可/一致性 | CE,UKCA,cULus,WEEE |

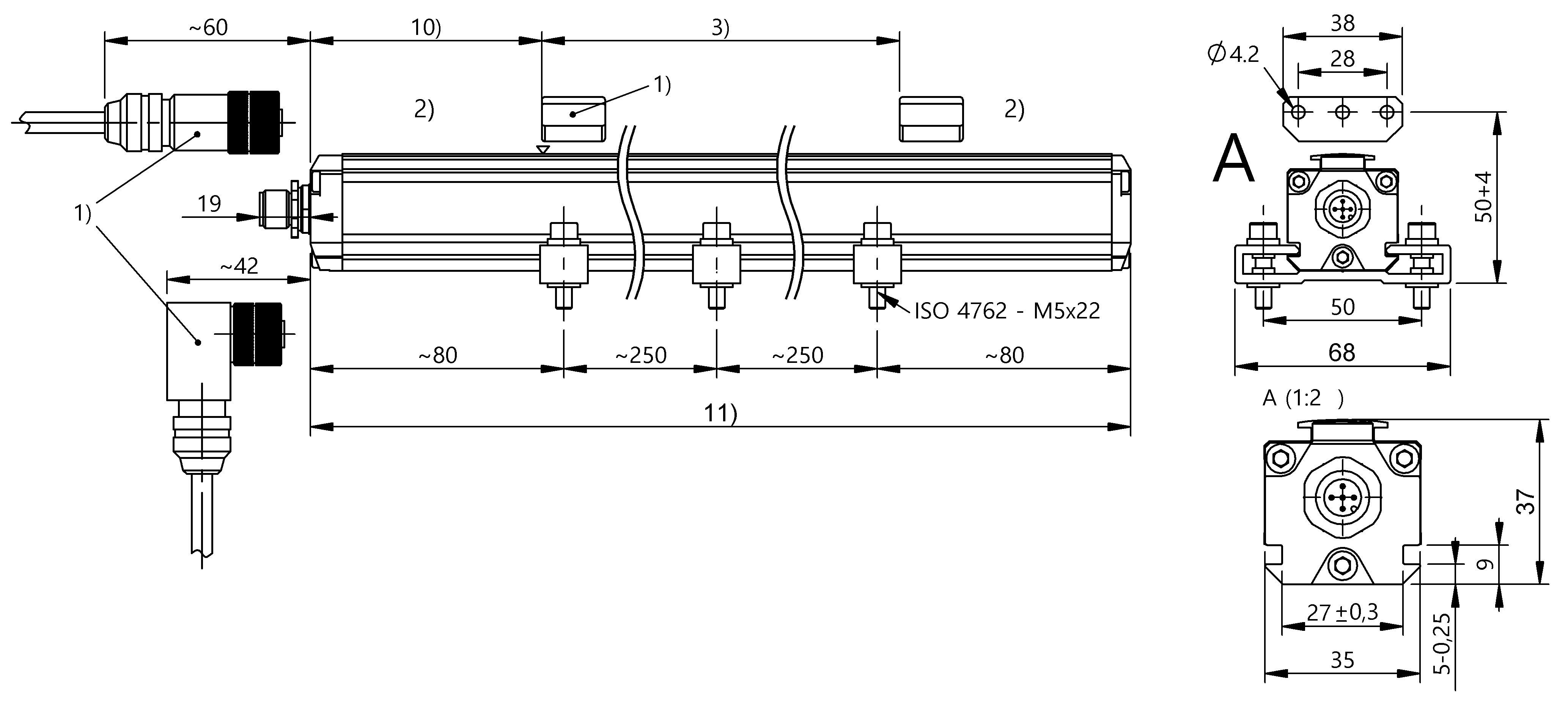

尺寸图：
1) 不包含在供货范围内
2) 不能使用的区域
3) 额定长度 = 测量长度
4) 零点
5) 结构长度
